プリズム事業部

精密微細溝加工 ・ 多数穴圧子加工

 弊社プリズム事業部では精密加工機で単結晶ダイヤモンドバイトを使用し、
   液晶導光板バックライト用、精密溝加工を行なっております。

● 溝加工仕様

加工可能サイズ・・・・ 〜 32インチまで

加工機ストローク・・・ 500(Y)× 825(X)

溝種類・・・・・・・・ 連続Vタイプ、フラットVタイプ、その他

母 材・・・・・・・・ STAVAX 、 HPM38 など

熱処理・・・・・・・・ 真空焼入れ超サブゼロ処理 ( HRC52 〜 )

鍍 金・・・・・・・・ 精密無電解ニッケルメッキ 100 〜 200μm

試作部品 導光板金型 プリズム加工

    連続Vタイプ       フラットVタイプ      ピッチ深さ可変


  レーザー顕微鏡写真

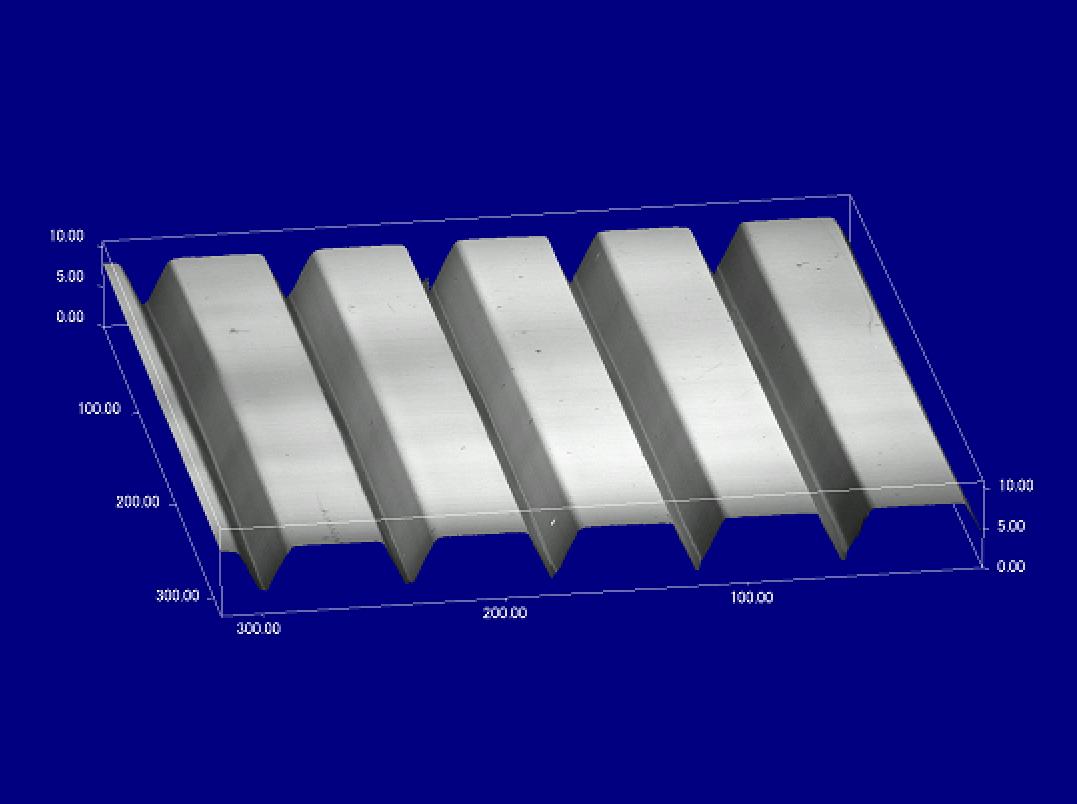

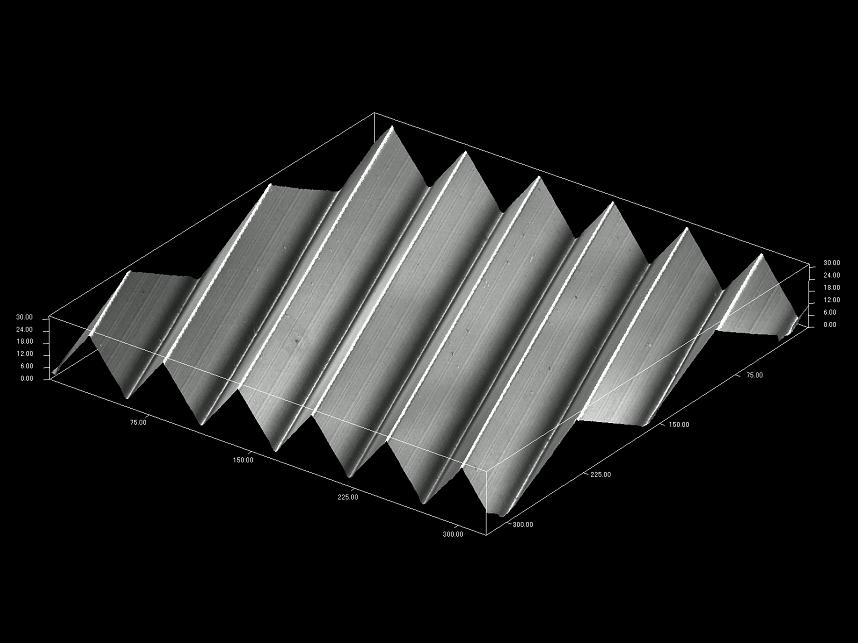

レーザー顕微鏡写真 頂角90° ピッチ0.05 レーザー顕微鏡写真 頂角60° ピッチ0.06
    頂角:90° ピッチ : 0.05mm       頂角 : 60° ピッチ : 0.06mm 深さ : 0.006mm

● 作業工程

図面→見積納期回答→材料手配→前加工、鍍金→精密溝加工→精密洗浄→検査→出荷


● 主な加工実績

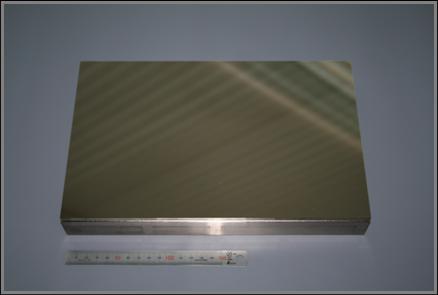

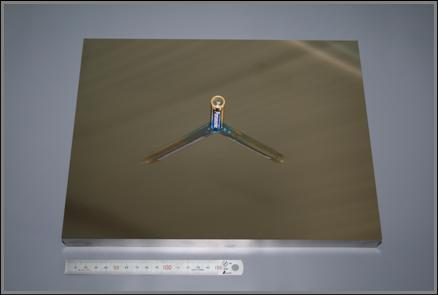

    13.3インチノートPC             15インチモニター型

液晶モニタ 微細溝加工 プリズム加工 導光板金型 導光板加工 プリズム溝加工

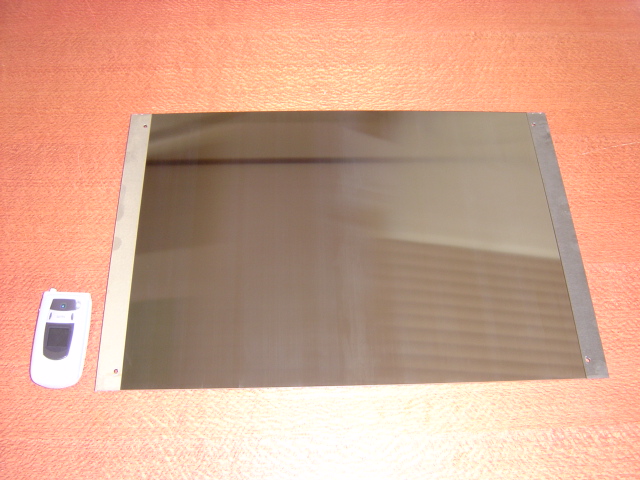

  20.1 インチプリズムスタンパー

プリズムスタンパー 導光板加工 プリズム加工

 ワークサイズ : 340 × 500 × 2t

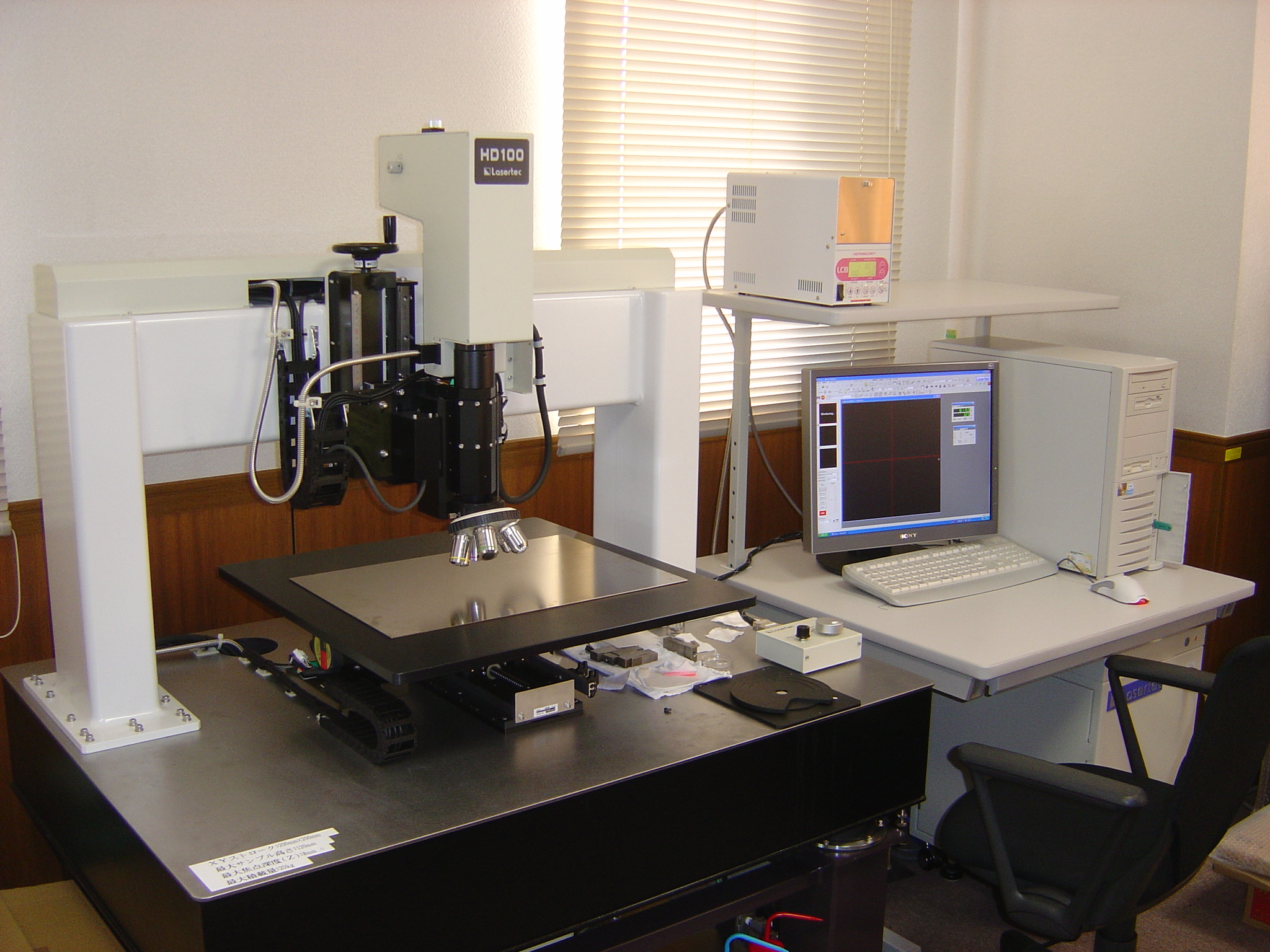

レーザー測定機

液晶ディスプレイ 導光板加工 レーザー測定機

テーブルサイズ : 600 × 600

32インチ位まで測定可能
